（1）运行环境条件：

环境温度：－25～＋55℃

相对湿度：10-100%

使用场所：遮蔽场所

海拔高度：0-5000米

（2）工作电源

监测主机采用交流电源供电方式，且可配置蓄电池作为备用电力供应。

交流电源供标称值为单相220V；

1)   标称电压容差为-20%～+20%；

2)   频率为50Hz，频率容差为±5%；

3)   波形为正弦波，谐波含量小于10%。

蓄电池参数：

蓄电池要求

1)   蓄电池采用4节12V电池串联的方式构成，电压为48V；

2)   单节电池容量为8.5AH；

3)   配置电源管理模块，具备蓄电池活化管理功能，能够自动实现对蓄电池的定期充放电，且充放电时间可进行设置；

4)   电源管理模块具备低压告警、内阻异常告警、过放保护等功能，且相关信息可上传主站；

（3）结构与安装

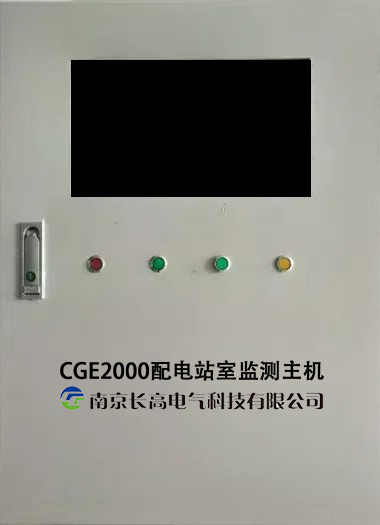

监测主机的结构与安装：

1)   监测主机采用壁挂式机箱安装，机箱采用底部进出线，机箱尺寸（长*宽*高）750mm*550mm*300mm；

2)   箱体颜色采用RAL7035；

3)   机箱采用挂耳式安装，安装后机箱顶部离地面约1.7米；

4)   箱门正面安装嵌入式触摸显示屏；

5)   箱门采用横向开门方式，右侧合页转轴；

6)   主机端子排位于机箱内部；

7)   结构防护等级满足IP50防护等级。

（4）硬件规格

1)   主控CPU采用国产工业级处理器芯片，采用8核ARM架构，主频2.0GHz，采用无风扇散热方式；

2)   装置运行RAM：4GB ，存储ROM：32GB；

3)   主机线路板涂有电子防护涂层，具有防水、防潮、防腐蚀的功能；

4)   支持视频硬件解码功能；

5)   支持15英寸触摸屏，分辨率1920×1080像素；

6)   具备2路无线通信模块， 无线通信模块的通信制式支持5G/4G/3G/2G五模自适应，包括TD-LTE/FDD-LTE/TD-SCDMA/WCDMA/GPRS；

7)   支持电源中断后再恢复的系统自启动；

8)   具备8路以太网接口，用于摄像头或其他网络设备的接入；

9)   具备4路USB 2.0接口；

10)  具备8路RS485通信接口，用于环境类、消防、设备监测类等传感器，串口速率可配置；

11)  具备5路继电器型开关量输出接口，用于风机、照明、空调、水泵、除湿机等各种开关量设备输出控制；

12)  具备12路开关量输入接口，用于烟雾、高低水位、红外检测、门禁等各种开关量告警信号的接入；

13)  具备LoRa无线通信接口，支持不少于256个无线传感器设备或节点。

（5）显示与指示

指示灯

主机机箱具有电源、运行、通信、告警等指示灯。

1）指示灯按照电源、运行、通信、告警从左至右的顺序排列；

2）电源指示灯：通电时指示灯常亮；断电时指示灯灭；

3）运行指示灯：运行正常时指示灯闪烁，闪烁周期1秒；运行异常时指示灯灭或常亮；

4）网络通信灯：与主站通信正常时指示灯闪烁，闪烁周期1秒；与主站通信异常时指示灯灭；

5）告警指示灯：存在告警信号时指示灯常亮；无告警信号时指示灯灭。

6）可通过接线端子引出。

触摸屏

触摸屏包含以下功能：

1)   支持屏幕休眠和触摸唤醒功能；

2)   支持查阅环境监测状态量及其告警信息；

3)   支持查阅安防监测状态量及其告警信息；

4)   支持查阅消防监测状态量及其告警信息；

5)   支持查阅设备监测状态量及其告警信息；

6)   支持查阅蓄电池监测状态及其告警信息；

7)   支持查询软件版本、硬件版本、网络信息等信息；

8)   支持查询和修改设备名称、设备配置、时间等内容。

（6）系统软件

1)   采用Linux内核操作系统；

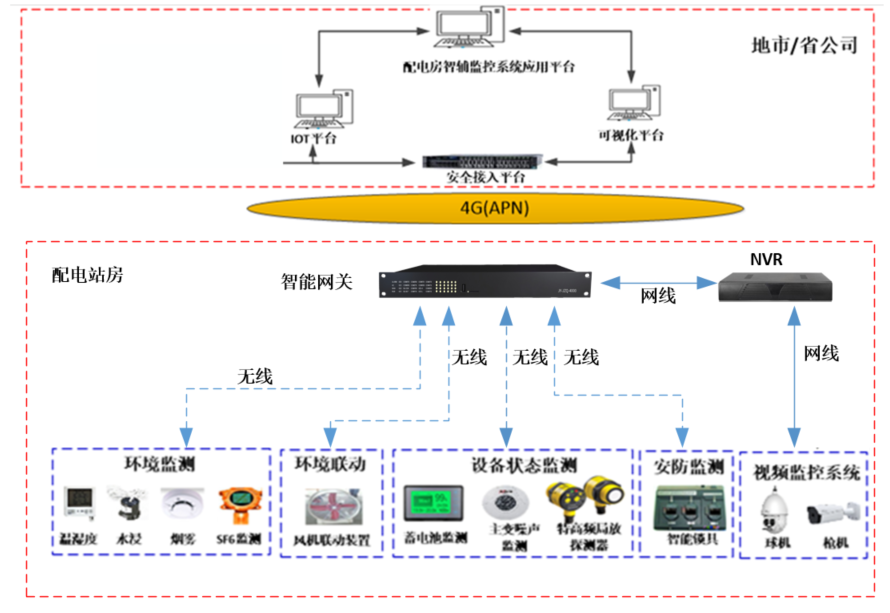

2)   满足站室与地区主站通信要求，包括环境监控、视频监控、数据记录、录像回放、系统配置、环境数据信息采集、存储、上报、设备协议适配、设备运行工况监测、监测参数配置等功能；

3)   具备MQTT通信功能，通过MQTT通信协议实现采集数据的对上转发和接收对下遥控指令；

4)   支持实时数据采集与展示，并能实现数据按类别分组展示功能；

5)   具备告警日志产生时间和告警结束时间及告警次数等相关信息的记录功能；

6)   具备告警信息推送功能；

7)   具备接入参数配置功能；

8)   支持本地及远程重启与升级；

9)   能够监控应用软件的运行状态，以及对应用程序进行停止、重启等控制；

10)  支持用户登录、操作信息、运行状态、移动存储设备接入、异常网络访问等事件信息的采集；

11)  支持触发性事件信息的采集和周期性上送的状态类信息的采集；

12)  支持监测通信网络状态，状态异常时主动尝试恢复；

13)  具备电源中断后再恢复的软件自启动功能；

14)  主机电源中断后本地保存的数据不丢失；

15)  具备上传主站信息的内容设置功能，传输内容可选择图片、视频等。

（7）功能

数据采集和处理

主机在数据采集和处理方面包含以下功能：

1)   主机具备对配电站室环境监测类数据的采集和处理功能，包含温度、湿度、水位信号、高低水位信号、烟    雾、固体颗粒物浓度、气体含量、SF6气体含量等数据；

2)   主机具备对配电站室安防监测类数据的采集和处理功能，包含红外入侵告警信号、门锁状态信号等数据；

3)   主机具备对配电站室消防监测类数据的采集和处理功能，包含消防主机告警信号、烟感信号、温感信号等数据；

4)   主机具备对配电站室设备监测类数据的采集和处理功能，包含蓄电池电压、电缆节点温度、变压器声纹图谱、局部放电信息、柜体表面温度等数据；

5)   主机具备对配电站室视频监测类数据的处理功能，包含视频、图片等数据；

6)   主机具备采集和处理5G边缘代理装置的环境监测、设备监测等相关数据；

7)   主机的有线和无线通讯方式均支持遥信类、遥测类、图片类等数据上传主站；

• 全国产化芯片，自主可控；
• 硬件对时，大幅度提高设备整体在线率；
• 具备国网安全芯片加密体系，与物管平台、智能配电网网关实现数据的安全上传；

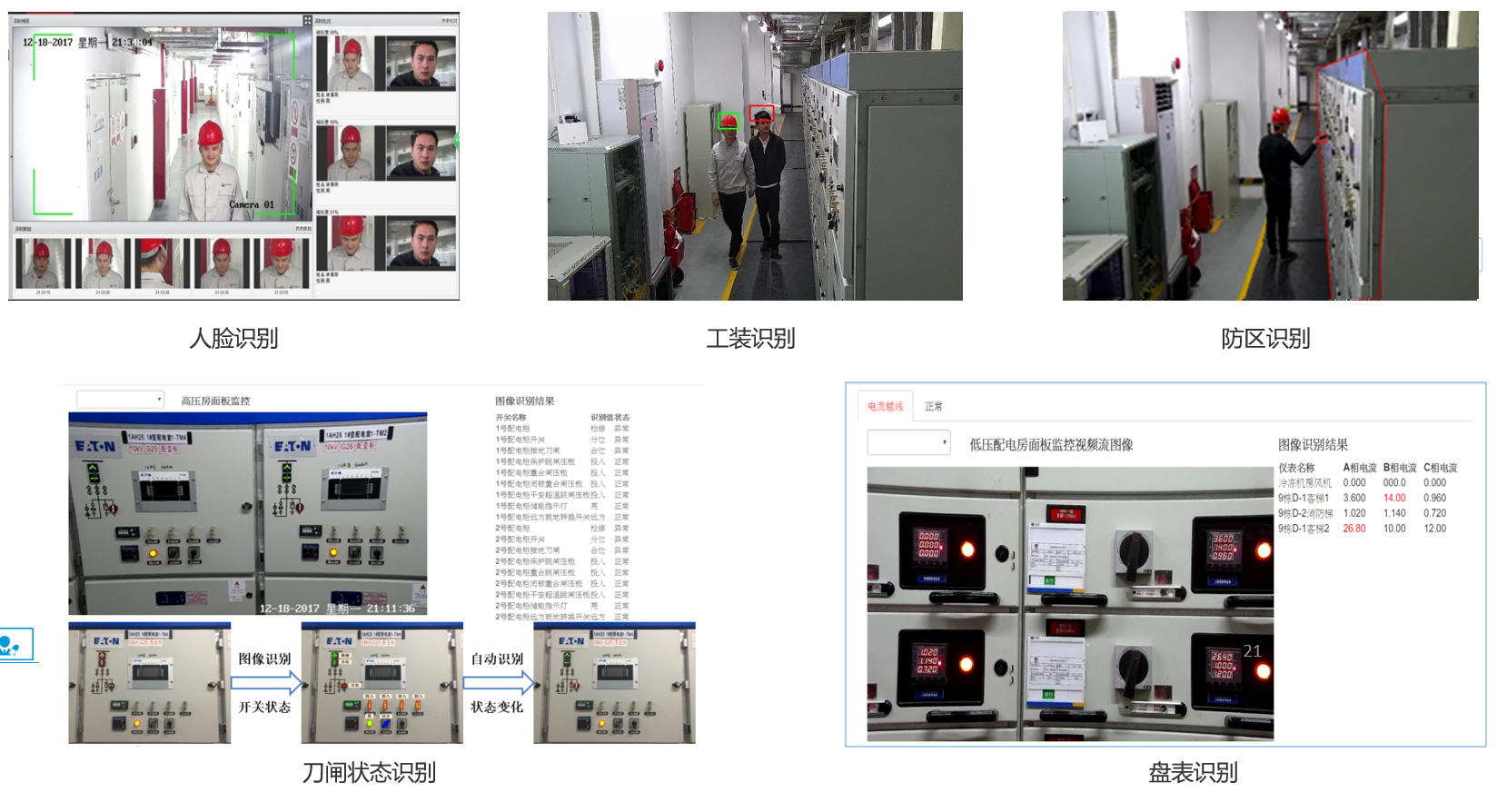

•   智能AI识别功能：       检测类AI识别：安全帽检测、人体目标检测；       行为分析AI识别：跨线、区域入侵、人员倒地；       生物AI识别：小动物入侵；       表盘读数AI识别：数字化仪表、指针仪表读数识别。
• 具备多种接口模式，全设备即插即用，自动生成验收检测和设备运行状态报告， 定期定时上传。
